Plus

Descrição

A OTIIMA Plus é a reinvenção dos sistemas clássicos de caixilharia minimalista. A experiência e o conhecimento acumulados resultaram na versão mais sofisticada de um perfil embutido, garantindo alto desempenho e uma estética homogénea em toda a janela.

Este sistema, múltiplas vezes premiado, destaca-se pela sua performance em permeabilidade ao ar e estanquidade à água. As suas linhas estéticas destacam-se pela resistência à carga do vento e pela estabilidade superior.

Desempenho

A OTIIMA Plus reúne todas as vantagens e versatilidade de um sistema Classic, elevando-o a um novo nível. Em vez de calhas embutidas 10 mm (3/8”) abaixo do pavimento, como acontece na Classic 54, o sistema Plus oferece um perfil totalmente nivelado na padieira e na soleira.

Series 26, 38, e 54

O sistema Plus está disponível com vidro de 26 mm, incluindo vidro isolado ou painéis de vidro monolítico não isolado, vidro isolado de 38 mm, ideal para climas quentes a moderadamente frios, e 54 mm, com painéis de vidro triplo isolado, especificamente concebidos para climas frios, redução de ruído e desempenho contra impactos.

38 Plus

38 PLUS has all the advantages and versatility of 38 CLASSIC with a small twist in design. Instead of recessed tracks 10mm (3/8”) below the finished floor as required for 38 CLASSIC, 38 PLUS offers a flush head and sill track. Like the 38 CLASSIC, the 38 PLUS is both thermally versatile and structurally robust. It offers flexibility for use in warm and moderately cold climates. It is designed to accept 38mm (1-1/2”) insulated glass.

Transmitância térmica

ISO EN 10077-1 + ISO EN 10077-2
Ug = 1.0 (26 mm)
Ug = 1.0 (38 mm)
Ug = 0.5 (54 mm)

Até

Uw 1.87 W / m2 K (26mm)
Uw 1.58 W / m2 K (38mm)
Uw 1.07 W / m2 K (54mm)

Estanquidade à água

ISO EN 12208 + ISO EN 1027

até E900 (26mm)
até E1050 (38mm)
até E1200 (54mm)

Permeabilidade ao ar

ISO EN 12207 + ISO EN 1026

até Classe 3 (26mm)
até Classe 4 (38mm)
até Classe 4 (54mm)

Resistência ao vento

ISO EN 12210 + ISO EN 12211

Classe C5

Classe B3 (26mm)
Classe C5 (38mm)
Class B4 (54mm)

Isolamento acústico

ISO EN 10140 + ISO EN 717

até 42 db

Classe de resistência

ISO EN 1628 + ISO EN 1629 + ISO EN 1630

RC2: (WK2) *1

Calculation Module 4.60 x 3.00 to Thermal Transmittance

ISO EN 10077-1 + ISO EN 10077-2 (até)

Tipologias de Abertura

Janela Embutida

Horizontal-Sliding_Two-Directions-Corner

Canto de duas direções

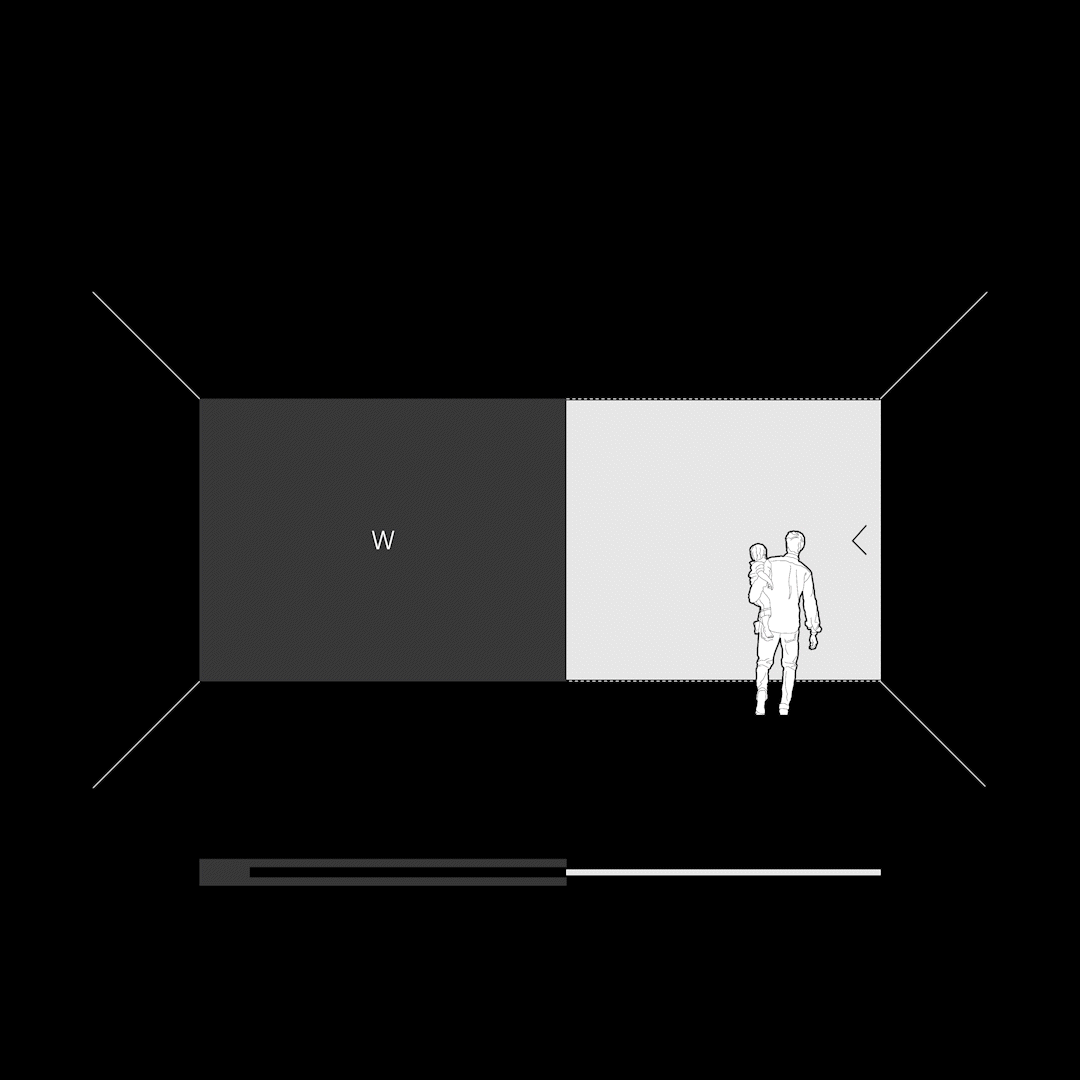

Janela de correr standard

1 Os valores obtidos correspondem aos resultados dos ensaios físicos realizados num laboratório certificado. Estes valores podem ainda ser otimizados através de análise estrutural por elementos finitos, mediante a otimização da composição do vidro e a seleção de um sistema de encaixe de maior inércia, de acordo com os requisitos do projeto.
