Beschreibung

OTIIMA Plus ist die Weiterentwicklung klassischer minimaler Rahmensysteme. Das gesammelte Wissen und die Erfahrung haben zur ausgereiftesten Version eines flächenbündigen Rahmens geführt, der hohe Leistung und eine homogene Ästhetik über das gesamte Fenster hinweg gewährleistet.

Dieses System wurde bereits mehrfach mit Designpreisen ausgezeichnet, die seine außergewöhnliche Luft- und Wasserleistung auf dem Markt würdigen. Seine äußerst ästhetischen Linien zeichnen sich durch Luftdurchlässigkeit, Widerstandsfähigkeit gegen Windlasten und überlegene Stabilität aus.

products-plus-gallery_new1@1x
products-plus-gallery_new2@1x
Arrow Left
Arrow Right

Leistung

OTIIMA Plus bietet alle Vorteile und die Vielseitigkeit eines Classic und geht noch einen Schritt weiter. Anstelle von versenkten Schienen, die 10 mm (3/8″) unter dem fertigen Fußboden liegen, wie es bei CLASSIC 54 erforderlich ist, bietet Plus eine bündige Kopf- und Schwellenschiene.

Serien 26, 38 und 54

Das Plus-System ist mit 26 mm Glas erhältlich – entweder mit Isolierglas oder nicht isolierten monolithischen Glasscheiben –, mit 38 mm Isolierglas, ideal für warme bis mäßig kalte Klimazonen, sowie mit 54 mm Dreifach-Isolierverglasung, die speziell für kalte Klimazonen, Schalldämmung und erhöhte Stoßfestigkeit entwickelt wurde.

thermal-transmittance

Wärmedurchlässigkeit

ISO EN 10077-1 + ISO EN 10077-2
Ug = 1.0 (26 mm)
Ug = 1.0 (38 mm)
Ug = 0.5 (54 mm)

Bis zu

Uw 1.87 W / m2 K (26mm)
Uw 1.58 W / m2 K (38mm)
Uw 1.07 W / m2 K (54mm)

watertightness

Wasserdichtheit

ISO EN 12208 + ISO EN 1027

E1200 (54mm)

bis zu E900 (26mm)
bis zu E1050 (38mm)
bis zu E1200 (54mm)
air-permeability

Luftdurchlässigkeit

ISO EN 12207 + ISO EN 1026

Klasse 4

bis zu Klasse 3 (26mm)
bis zu Klasse 4 (38mm)
bis zu Klasse 4 (54mm)
wind-resistance

Windwiderstand

ISO EN 12210 + ISO EN 12211

Klasse C5

Klasse B3 (26mm)
Klasse C5 (38mm)
Klasse B4 (54mm)
resistance

Stoßfestigkeit

ISO EN 12600 + ISO EN 1630

Klasse 5

(2000 Pa oder 200 Km/h)

insulation

Schalldämmung

Rw: 42 db (bis zu)

Rw: 42 db (bis zu)

security

Sicherheit

ISO EN 1628 + ISO EN 1629 + ISO EN 1630

RC2: (WK2)

3

Berechnungsmodul 4.60 × 3.00 zu Wärmedurchgangskoeffizient

ISO EN 10077-1 + ISO EN 10077-2 (bis zu)

Eröffnungstypologien

Versteckte Tasche
Zwei Richtungen Ecke
Standard Schiebetüren

1 Die erzielten Werte entsprechen den Ergebnissen der in einem zertifizierten Labor durchgeführten physikalischen Tests. Diese Werte können durch eine Finite-Elemente-Strukturanalyse weiter optimiert werden, indem die Glaskomposition optimiert und ein Verriegelungssystem mit höherer Trägheit entsprechend den Projektanforderungen ausgewählt wird.

Plus Projekte

open
Villa III
open
banánka-house-paulíny-hovorka-architekti-matej-hakar (4)
open
arena-liga-portugal-ooda-pedro-cardigo
open
portugal-pavilion-expo-osaka-2025-kengo-kuma-associates-fernando-guerra
open
AnaCostaBOW_FN2808
open
libre-house-mario-marrtins-atelier-fernando-guerra
open
JW Marriott Jeju Resort & Spa
open
One Living
open
otiima-projects-fort137_1
open
otiima-projects-PreradovicevaHouse_1
open
dyson_hero
open
wow_hero
open

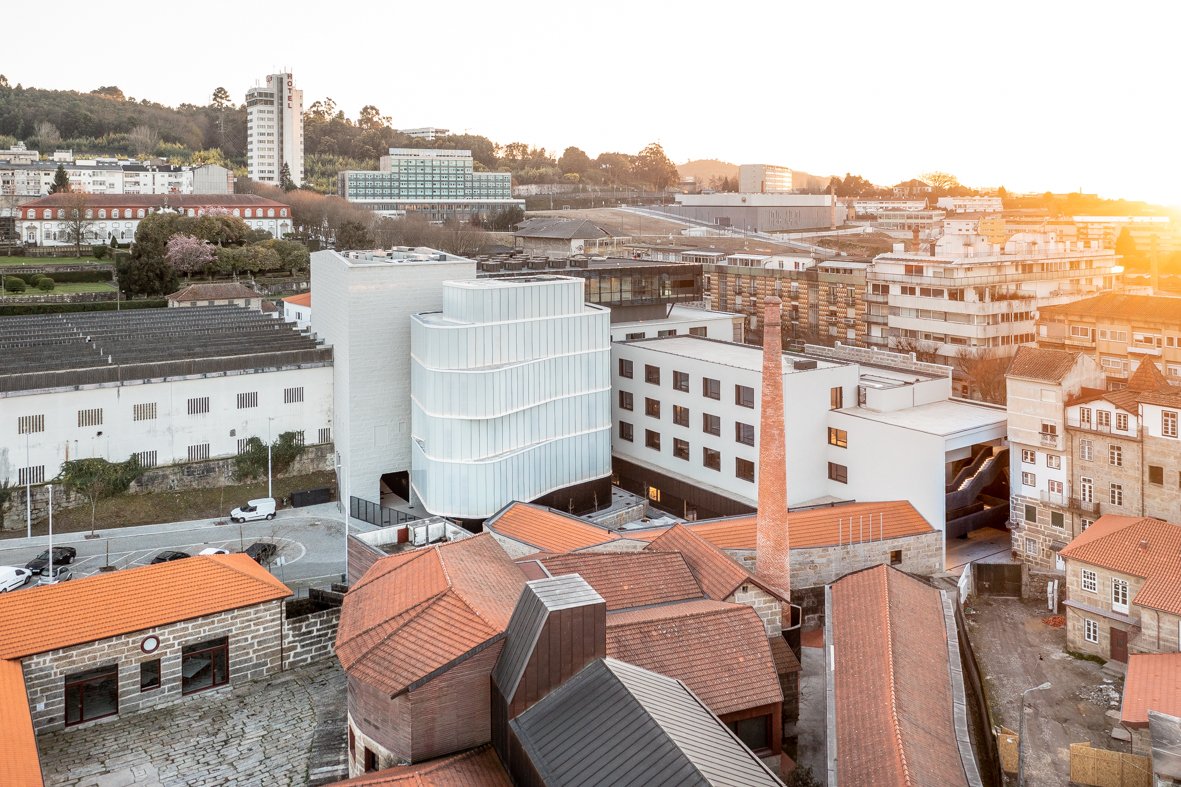

Jordão Theater| Pitágoras Group | © Manuel Roque
open
palmares-ocean-living_hero
open
liberdade49_hero
open
otiima-projects-HouseSabrosa_3
open

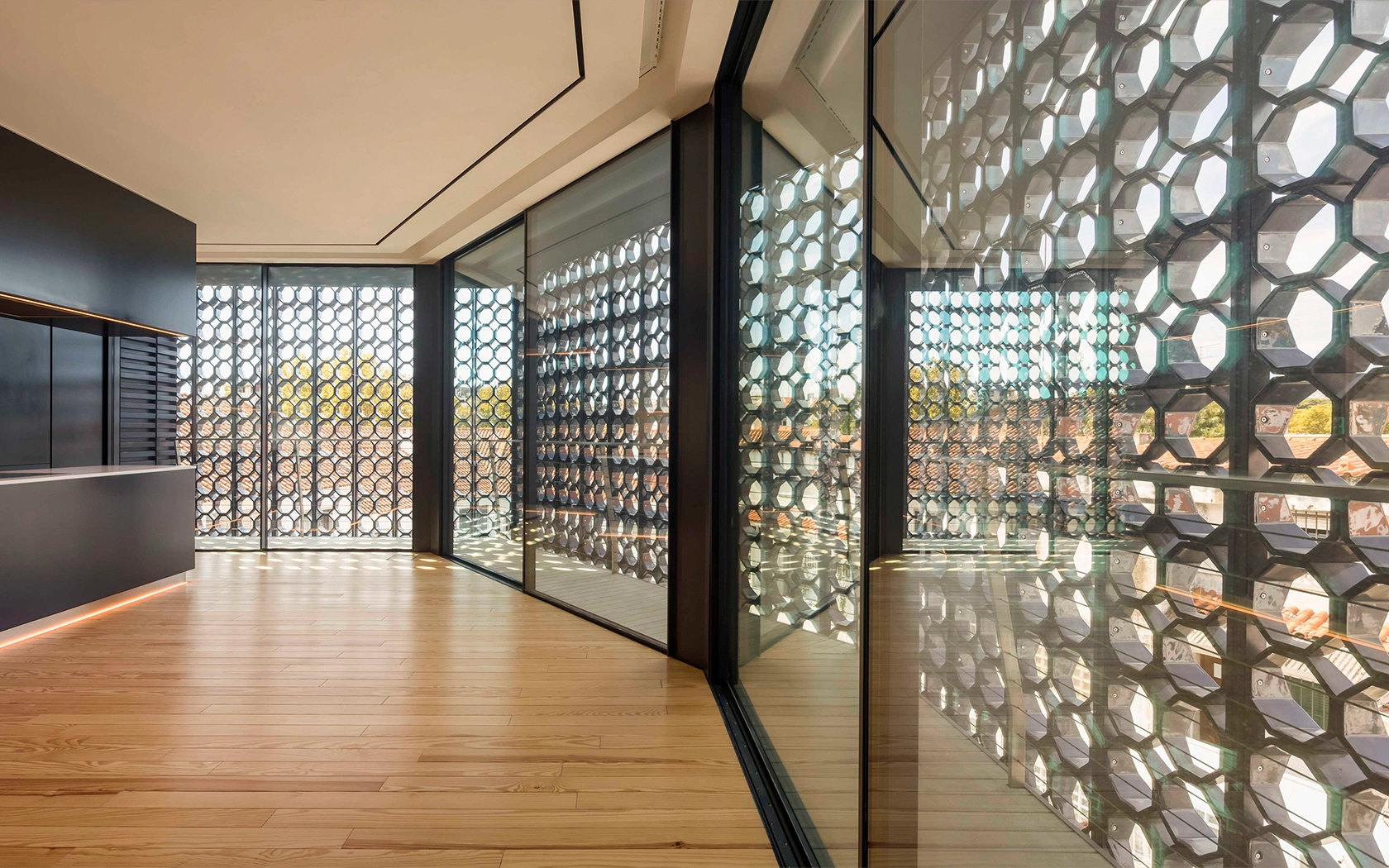

otiima-projects-EdificioNautico_3
